Época de férias significa descanso, certo...?? Isso é mais ou menos verdade... Aproveitei um tempinho sem as tarefas de sempre para fazer uma alteração que já havia planejado há MUITO tempo no telescópio. Fotografei algumas etapas dessa manutenção e estou compartilhando com vocês.
As duas imagens acima mostram o tele antes de começar o desmonte.
Até então eu vinha usando o telescópio dessa forma, segurando a ocular na mão, como mostram as figuras acima e abaixo.
Esse aparato aí em cima é o "porta-ocular" que fazia parte do kit inicial para o telescópio, feito com cano e um pedaço de madeira.
As três imagens acima mostram a peça que era alvo da manutenção: Um tubo que funciona com sistema de pinhão e cremalheira, onde prende-se a ocular dispensando segurá-la com as mãos.

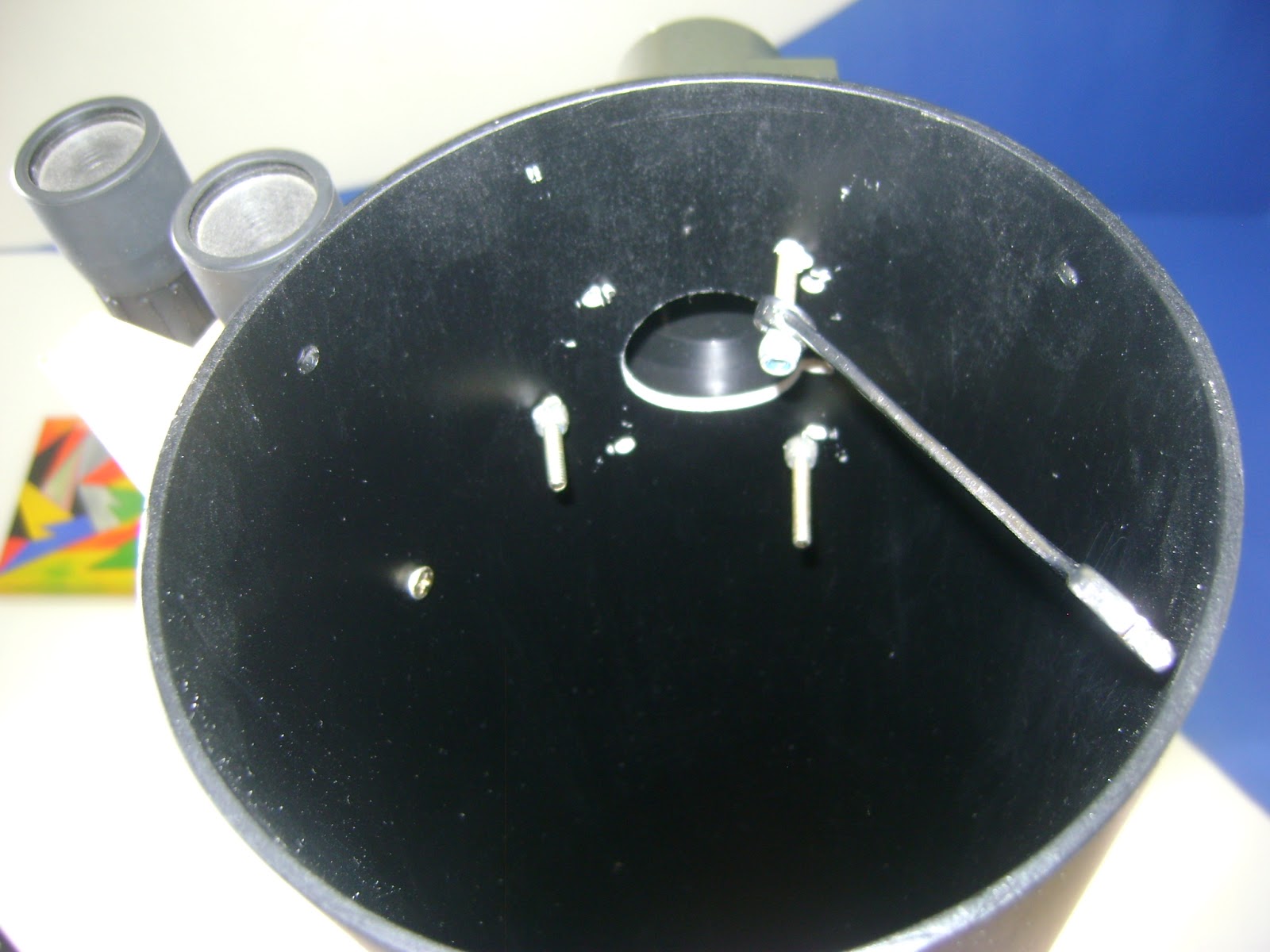

Essa foto demonstra o interior do tubo, na cor preto-fosco, logo depois de eu ter removido o espelho primário. (A câmera está na posição do primário)
Detalhe da "aranha" que segura o espelho secundário.
Acima e abaixo fotos da aranha já removida. Perceba que os ferros pretos que a seguram (três) nada mais são do que raios de bicicleta, com o parafuso (chamado de "nipple") fazendo o aperto.
O encaixe da cremalheira era maior que o furo do telescópio. Solução? Resolvi lixar o ofício para que ele aumentasse seu diâmetro gradativamente!
Lixas, flanela, o furo "alvo" no telescópio e havaianas nos pés, que não deixam dúvidas sobre o período de férias...
Rebarbas do lixamento
Usando uma lima para fazer aquele rebaixo quadrado no furo.
Resultado
Fixando a cremalheira no tubo do telescópio, com porcas e três parafusos
Escrivaninha transformada em bancada de trabalho
Fiel companheiro
Detalhe da peça desmontada, com a cremalheira - que parece uma escada presa no tubo metálico - e o pinhão - espécie de engrenagem presa nos dois botões giratórios. Ao girá-los, o tubo sobe ou desce.
Aspecto da nova montagem. O Fiel estava concentrado, observando alguma coisa importante na janela... :D
Primeiros testes - mesmo a luz do dia - mostraram que o trabalho ficou BÃO
Perceba que na foto acima aparece DENTRO do tubo a imagem da câmera fotográfica. Esse efeito é causado pelo espelho côncavo que ali se encontra - também conhecido como espelho primário.
Agora é só aguardar noites de céu aberto.
Grande abraço;
Igor Passos.
